Kuvia toiminnasta
Ajoluiskan "kylmän pään" liitokset. Hartsiliiitos pettänyt.
Ajoluiskan "kylmät päät" korjattuna.
Kaapelin vikakohta tässä. Päällisin päin ei mitään vauriota nähtävissä.
Kaapelin vikakohta tässä avattuna.
Näin käy jos lämmityskaapeli asennetaan lämpöeristeen sisään, palaa varmasti.
Tefloeristeisessä kaapelissa oikosulku.

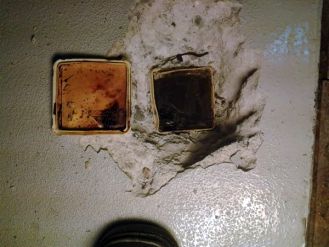

Lattia ei lämmennyt, syy löytyi kattorasiasta.
Kaapeliin palanut reikä. Huonolaatuinen n. 40 vuotta vanha kaapeli.
Kaiteen tolpat porattu lämmityskaapeleihin, joskus tarvitaan raskaampiakin työkaluja. ( Wärtsilän moottoritehdas Vaasa)
Asennusvirhe. Kaaapelin ympärillä ei ole betonia.(Tulipalovaara)
Kylmän pään kaapelissa oli ruuvi porattu.
Liitosrasia jossa hartsi eristeenä. Oli viallinen.
Taasen kaiteen tolpat porattu kaapeleihin.
Tälläinen eristeen sisällä oleva katkos on vaikea löytää. Tälläinen katkos voi johtua siitä että kaapelin keskivaiheilla on oikosulku jolloin kaapelin alkupää lämpenee n. neljäkertaisella teholla/metri.
(Vikavirta ei ole toiminut, eikä sulake lauennut, mutta kaapeli palanut poikki.)
Tämä on edellisen kuvan kaapelin vioittumisen varsinainen syy.
Kiinteistön omistajalla ei ollut varaa uusia ajorampin kaapeleita vaan piti tehdä väliaikainen ratkaisu ja korjata vanhaa.
(Autojen nastarenkaat vioittaneet monta kaapelia)
Betonia ei ollut kaapelin ympärillä, kaapeli vioittunut sen takia.
; joskus näinkin keikalle menoa erämaan mökille, laitteet ja tarvikkeet mukana...
Erikoisempi kaapeli. Kyseessä paksu kuparikaapeli pituus n.500m, painoa n. 14kg/metri, eli kaapelin paino n. 7000 kg. Kallis kaapeli!
Joskus vikoja on paksuissakin kaapeleissa. Vikakohdan paikannuksen tarkkuus oli n. 5cm eli kaapelin halkaisijan verran. Kyseessä paksu kuparikaapeli pituus n.500m, painoa n. 14kg/metri, eli kaapelin paino n. 7000 kg. Kallis kaapeli!
Portaiden lämmityskaapeli, ilmeisesti rakennusvaiheen aikana vaurioitunut ja liitetty, liitos pettänyt, kaapeli palanut poikki.
Kuva edellisestä tapauksesta
Kaapelin asennusvirhe, betoniverkkoa ei ole nostettu kaapeli styroksin ja muovin välissä, tälläinen ei tule kestämään.
Samasta tapauksesta, huomaa että betoniverkko on styroksissa kiinni.
Joskus tehty liitos pettänyt, huomaa liitoksessa oleva kolo.
Kuva edellisestä, huolimattomasti tehty liitos.
Kuva edellisestä
Liitos palanut aivan karrelle.
Lämmityskaapeli vaurioitunut lattiakaivon asennuksen yhteydessä.
Kaapeli liian lähellä lattiakaivoa.

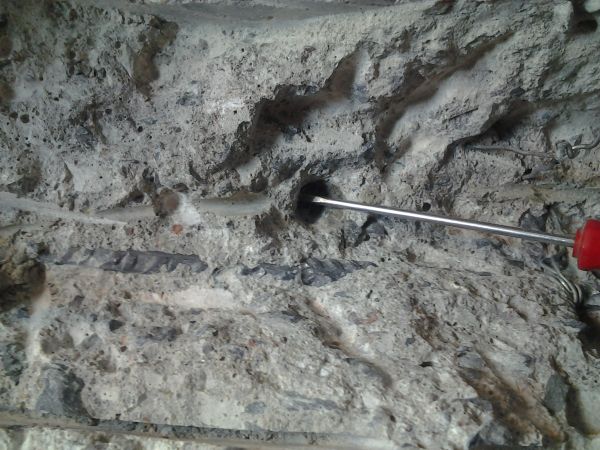

Kosteutta mitattu betonista, reikä porattu kaapeliin.
Poraus kaapeliin
Poran reikä kaapelissa
Väliseinän alla kaapeli ilman betonia, hiiri syönyt eristettä.
Hiiren hampaanjäljet näkyvät
Lattian joutui avaamaan seinän molemmilta puolilta, katso edellinen kuva.
nk. saneerauskaapeli ( matto ) laatoituksen yhteydessä vaurioitunut kaapeli.
Kaapelin vikakohdan paikannus tarkasti viallinen kohta näkyy kuvassa.
Eristysvastus mittaus,
Uudemmat kaapelit mitataan 1000v tasajännitteellä. vanhemmat 500v jännitteellä. kuvassa eristysvastus on yli 1000 megaohmia, mittausjännite 1042v.
Kaapelin lähtö termarilta, eristetyt nk. hauenleuat ovat näppäriä mittaustilanteessa.
Kaapelin "lenkkivastus" 97,1 ohmia.
Fluke on kätevä mittauksissa.
Viallinen kohta kaapelissa.
Kaapelin loppupään liitos on pettänyt.>
Loppupään liitos korjattuna.
Vain pieni 10x20 cm alalle vika. vesieristykset alan ammattilaisille.
Joskus olosuhteet ovat hyvinkin ankeat, pakkasta oli 12-14 astetta.
Kuvassa on huonolaatuinen pyöreä kaapeli n. 30 vuotta vanha. huomaa vikakohta nippusiteen kohdalla.
Betonimiehet vibranneet kaapelin poikki johon tehty "liitos". johtimia ei ole edes kytketty, kaapeli on nyt sitten olevinaan liitetty. missähän järki lienee lienee ollut "liitosta" tehtäessä
Kuva edellisestä tapauksesta.
Järjetöntä touhua.
Viallinen kohta paikannettu ja lattia avattu. huomaa mustat teipit ( 2 ) merkkaavat vikakohtaa.
Kuva edellisestä. ilmeisesti oli kävelty kaapelin päällä, koska vikakohta oli betoniverkon kohdalla
Kaapelin vaihejohto tulee ulos eristeestä = valmistusvika.
Kaapelin liitokseen tuleva metallipunos.
Meisseli osoittaa vikakohtaa, taasen betoniverkko on kiinni styroksissa ( kaapeli käy liian kuumana ja vaurioituu ).
Kaapelit eivät saisi olla näin kiinni toisissaan. asennusvirhe.
Asennusvirhe.
Asennusvirhe.
Kaapeli hakattu lapion terällä risaksi.
Lapio ollut pystyssä seinää vasten, sen terä kaapelin päällä.
Useita lenkkejä tuhottu lapiolla.
Monttu täytetty, odottaa kuivumista + vesieristäjää.
Taasen lapiolla tuhottu kaapeli ( saman urakoitsijan "ammattimiehet").
Kaapelin vikakohta laattojen risteyskohdassa, jouduttu ottamaan 4 laattaa irti.
Portaiden lämmityskaapeli, kivimies on ollut varomaton ja vioittanut kaapelin.
Portaiden kaapelivikaa.
Tämä on yleinen vika porraslämmityksissä, rappujen kivillä rikotaan kaapeli.
Portaiden viallinen lämmityskaapeli.
Portaiden kaiteen roppu ( poraus ) osunut kaapeliin.
Kuva edellisestä.
Sama kaapeli, kaiteen kiinnityspulttien reiät kaapelissa.
Melkein poikkiporattu kaapeli.
Keittiökalusteet purettu pois, putkimies oli rikkonut kaapelin lavuaarin viemäriä asentaessa, oli kyllä toiminut lämmitys n. 5 vuotta.
Sama tapaus lähempää.
Pieni huolimattomuusvirhe voi aiheuttaa ison työn.
Kuva edellisestä tapauksesta.
Jostain syystä kyseinen monttu oli täytetty uretaanilla, lämmityskaapeli montun pohjalla ja tietenkin palanut ko. kohdasta.
Laattamies kolhinut kaapelia joka on aivan laattojen alla, savu mustuttanut vetoniitin urat.
Kuva edellisestä, näkyy ohut nk. saneerauskaapeli ja sen viallinen kohta.
Ikivanha noin 30-35 vuotta vanha pyöreä kaapeli, asennettu styroksia vasten ja palanut karrelle pitkältä matkalta. tuli hylkytapaus, kieltäydytty korjaamasta.

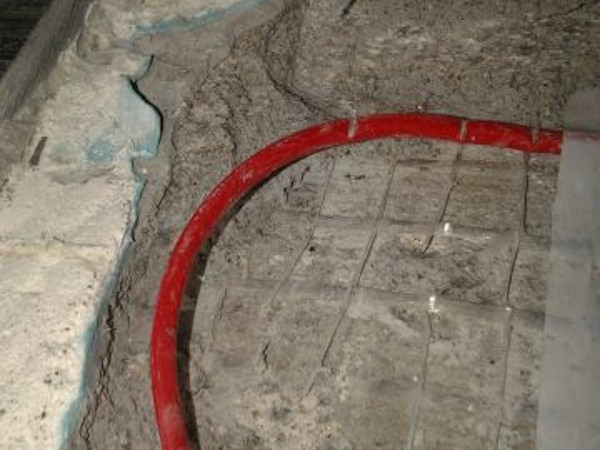

Betoniverkkoa ei ole nostettu ja kaapeli ei kestä.
Huolimatonta työtä.
Kaapeli vioittunut betonirautojen kohdalta, asennusvirhe.
Alumiinivaippainen sähkökaapeli jonka sisään päässyt vettä jonka takia pullistunut ja oikkarissa.
Kuva edellisestä.
Taasen "ammattimiehet" asialla. hioneet lattiaa ennen parketin asennusta ja sitten parketti päälle.
Joku "ammattimies" tehnyt kaapeliin liitoksen joka sitten oli pettänyt.
Kuva edellisestä.
Kaapelin viallisen kohdan etsintää, huomaa punainen viiva jolla merkitty kaapelin reitti. viallinen kohta näkyy lämpökamerassa kuumana kohtana ( huom! kaapelin max. virtaa ei saa ylittää lämmitettäessä, eikä näkyvillä olevaa kaapelia voi lämmittää kuin 1-2 min. muuten savu nousee.
Kaapelivika harjateräksen kohdalla.
Ilmeisesti asennusvaiheesssa tullut vaurio.
Kerrostalon alakerran käytävän katto. 4-krs menevä syöttökaapeli, vikakohta paikannettu. katossa 2 kyproklevyä päällekkäin, alempi levy (siis sisempi) "kiinnitetty" ruuvilla neljännen kerroksen syöttökaapeliin. uusi kerrostalo ja asukkaat muuttamassa sisään. vikakohdan paikannus onnistui hyvin.
Tarkka paikannus.
Täysosuma ruuvilla kaapeliin.
Portaiden lämmityskaapeli. huomaa vaiheen puoli ( = valkoinen johdin ) eriste viallinen
Kuva edellisestä, ilmeisesti tehdasvikainen kaapeli.
Kuvassa näkyy hyvin viallinen kohta valkoisessa vaiheen puoli johtimessa.
Viallinen kaapelin kohta merkitty teipeillä risteyskohtaan.
nk. kylmän pään liitosrasian liitokset pettäneet.
Edellisen kuvan uusi liitosrasia +"geeliliitos".
Korjattu kaapelivika + monttu täytetty, kolme laattaa piti irroittaa.
Joku "ammattilainen" oli tehnyt kaapeliliitoksen, joka sitten oli pettänyt.
Katso edellinen kuva
Kaapelin ympärillä ei ollut betonia ja tietenkin vaurio sen takia.
Katso edellinen.
Katso edellinen.
Katso edellinen.
Huomaa styroksi kaapelin kohdalla, kaapeli kuumenee ja vioittuu.
"Täysosuma" naula kaapelissa. huomaa märkä betoni joka johtuu siitä että vesieristys on vuotanut.
Vikakohta on paikannettu hirsiseinän väliseinän pään alle.
Edellisen kuvan tapaus, lattian avaus.
Viallinen kohta löytyi paikannetusta kohtaa.
Palanut kohta; kaapeli ei ollut päässyt luovuttamaan lämpöään vaan palanut.
Sama kaapeli kylppärin puolelta.
Sama kaapeli kylppärin puolelta.
Asiakkaan tahdon mukaan tehty näin, seinää ei purettu, kaapelin päälle asennettava suojapelti.

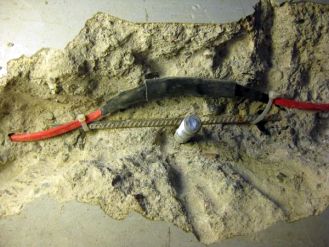

Valmis liitos.
Joku tehnyt aiemmin liitoksen joka oli pettänyt.
Kosteusmittaajan tekemä reikä oli osunut suoraan kaapeliin.

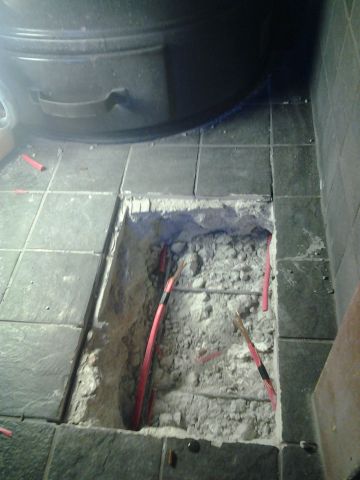

Kaapelia ei pitäisi asentaa kiukaan alle. huomaa lämpökameran kuva, oikeanpuoleinen kaapeli lämpenee, vasen ei.
Katso edellinen
Viallinen kohta jätetään kiukaan alle.
"Ohitus" tehty.
Kaapelivika pisteen kohdalla.
Katso edellinen.
Lattia avattu pisteen kohdalta.
Viallinen kaapelinkohta lähikuvassa.
Väliseinän alakoolaus naulattu suoraan kaapeliin. tälläisten tapausten vianpaikannus ja korjaus on hidasta hommaa.
Ilmeisesti putkimies oli runnonut kaapelia.
Katso edellinen.
Katso edellinen kuva.
Huomaa teksti "taivutussäde min. 40 mm"
Valmis liitos edelliseen tapaukseen.
Alakerroksen kattoon porattu kiinnitykset ( =jumppasali ) rekkitankoa varten.
Poraukset olivat vioittaneetyläkerrassa olevan pesuhuone/saunan lämmityskaapelia.
Katso edellinen kuva.

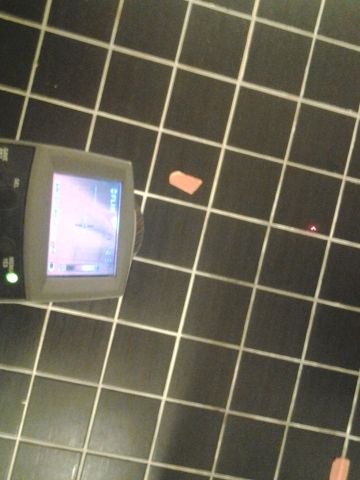

Viallinen kaapelin kohta lämpenee, näkyy lämpökamerassa hyvin. huomaa että kaapelin max. virtaa ei ylitetä muuten kaapeli voi vioittua lisää. lämmitys tulee tapahtua pienellä jännitteellä ja tasavirralla!
Katso edellinen
Lattia avattu kaapelin viallisesta kohdasta.
Viallinen kohta näkyy hyvin.
Viallinen kohta lähemmin.
Näin ei saisi kaapelia asentaa. kaapelin ympärillä on liian vähän betonia, kaapeli lämpenee liikaa ja "palaa" vioittuu.
Liitos tehdään "kylmällä" kaapelilla.
Aiemmin tehty liitos pettänyt ( en tiedä kuka on tehnyt ).
Katso edellinen.
Vikakohta löytynyt. huomaa kaapelin rakenne, kyseessä ei ole päättyvä kaapeli.
Kaapelin viallinen kohta paikannettu
Katso edellinen.
Katso edellinen.

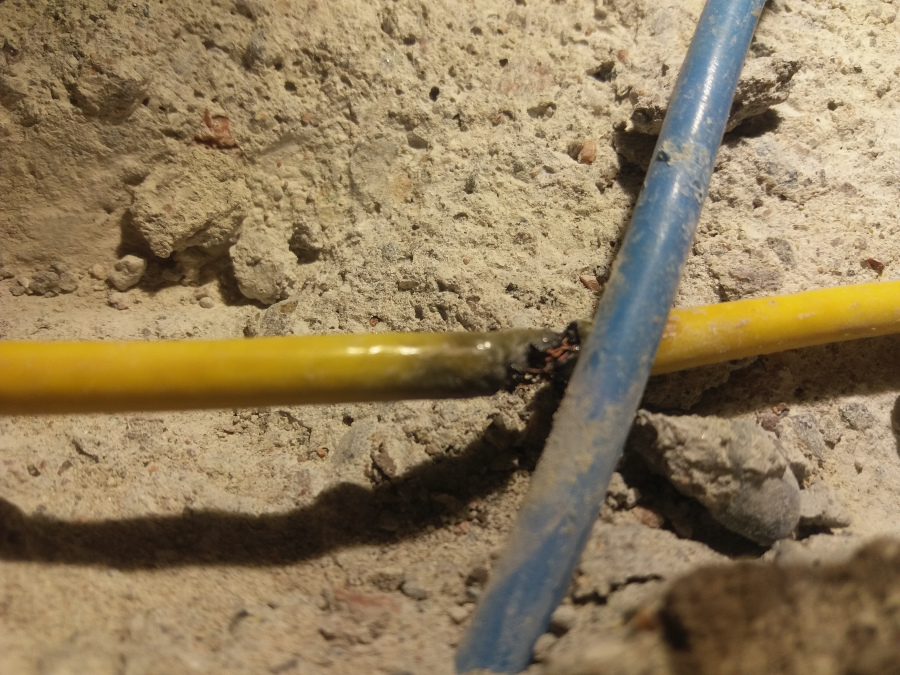

Kaapeli esillä, viallinen kohta näkyy keltaisen teipin kohdalla.
Viallinen kohta esillä.
Lämpökamerassa näkyy hyvin miten kaapelit ovat asennettu.
Kaapelin lämpeneminen näkyy keltaisina "naruina".
Lämpökameran kuvaa.
Kaapeli näkyy hyvin.
Kerrostalon ulkoterassin lämmitys korjattu. Kaikki "kylmän pään" liitokset olivat hajalla, kuva korjauksen jälkeen.
Edellisen kuvan "kylmän pään" liitoksen risat.
Katso edellinen.
Vanhat ja uudet liitokset.
Ajorampin reunaa, ruuvi kaapelissa.
Katso edellinen.
Huonolaatuinen pyöreä noin 30 v vanha kaapeli, vettä kaapelin sisällä ja kaapeli vaatisi uusimista.
Katso edellinen.
Kuvasta näkee että onpa pahoin hapettunut sisältä.
Viallinen kohta paikannettu jääkaapin eteen.
Päällepäin ei vikaa huomaa.
Vain pieni painautuma kaapelissa.
Vikakohta paikannettu pultin juureen.
Tässä lähikuva viallisesta kohtaa.
Vikakohta korjattu.
Lähikuva liitoksesta.
Viallinen kaapelin kohta pisteen kohdalla.
Näkyy hyvin kamerassa.
Kaapelin viallinen osa saatu esille piikkauksen jälkeen.
Kaapelin viallinen kohta paikannettu ja lämmityskaapeli on esillä.
Kaapelissa näkyy reikä nippusiteen kohdalla.
Katso edellinen
Vikakohdan etsintää saunan kiukaan alta. kiuas siirretty pois.
